数据恢复专题：学习 Ext3 文件系统的块位图、inode 位图（16）

前言

本篇将对 Ext3 文件系统的 块位图、i- 节点位图进行分析

知识点总览

• Ext3 文件系统的块位图分析

• Ext3 文件系统的 i- 节点位图分析

Ext3 文件系统的块位图分析

Ext3 文件系统以块作为数据存储的基本单位，文件系统中的所有块被分为若干个组，即块组，块的分配情况由该块所在块组的块位图描述。块位图有以下特点：

1. 每个块组中都有一个块位图，块位图的地址在该块组的描述符中给出。

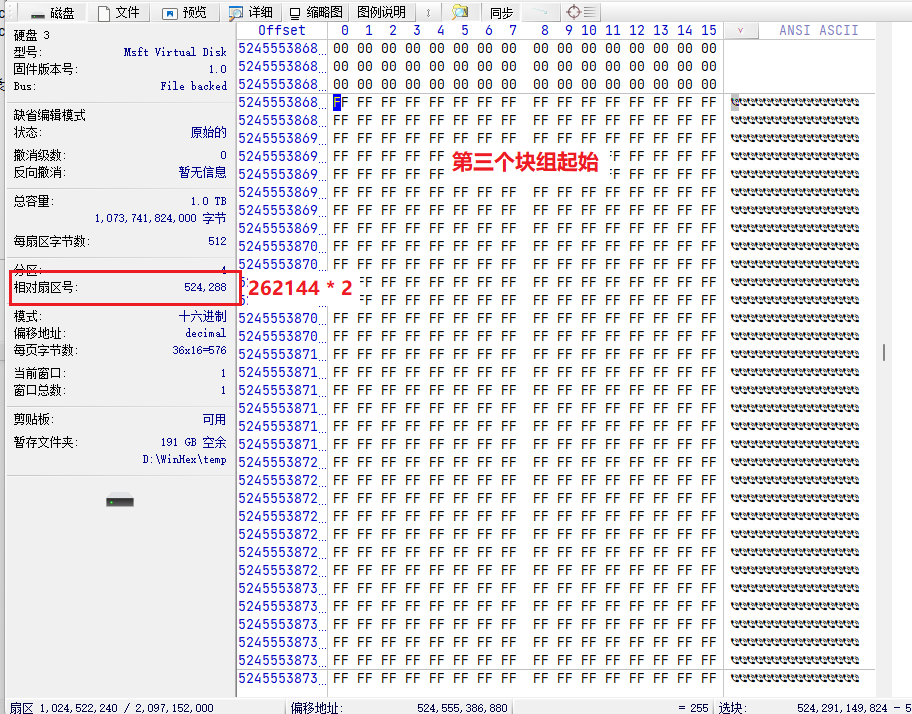

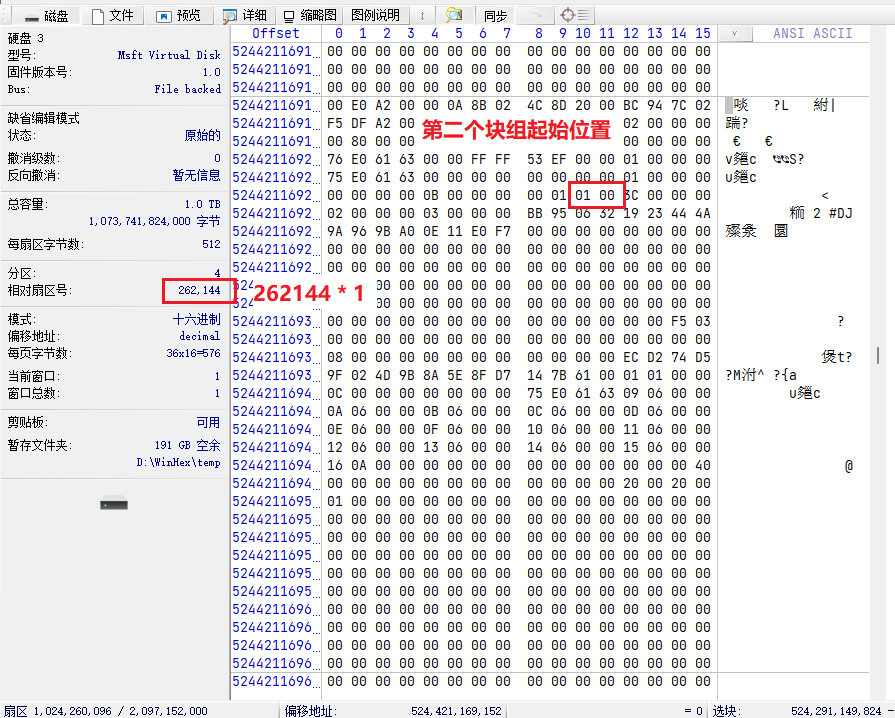

2. 对于含有超级块、块组描述符表的块组，或含有超级块备份、块组描述符表备份的块组，块位图起始于块组描述符表所在块的下一个块；对于没有超级块备份和块组描述符表备份的块组，块位图起始于该块组的第一个块。

3. 在创建文件系统时，操作系统将每个块组包含的块数与每个块包含的位数设置为相等，这使得块位图刚好占用一个完整的块。

4. 块位图用于描述本块组所管理的块的分配状态，块位图中的每一位映射本块组中的一个块。如果某个块对应的位没有设置，那么代表该块未分配，可以用于存储数据；否则，代表该块已经存放了数据或者该块不能够使用。

5. 因为块位图中的每一位映射本块组中的一个块，所以每个字节映射 8 个块，这 8 个块中的第一个块对应字节中的最低位。例如，块位图中有一个字节为 FEH，换算为二进制等于 11111110，这个值的最低位是 0，就说明其映射的 8 个块中，第一个块是空闲的，其他 7 个块已经使用。

通过块位图的分配情况找到文件的存储位置

上图为 Ext3 文件系统的块位图数据，其中每个字节代表 8 个块，每个块占用 512 字节

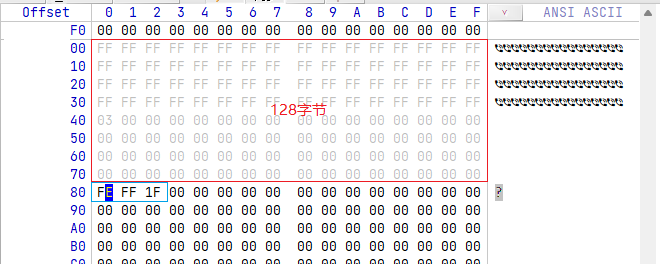

由图片中框选的位置可以看出，在 129~131 字节处有数据存储，其数据为 FE FF 1F ，换算为二进制等于 11111110 11111111 00011111

由于这段数据流的第一个字节的表示形式为 1111 1110，所以这八个块中的第一个块没有被使用

故可以推断本块组的第 128 * 8 + 1 = 1,025 块为该段数据的起始，大小为 7 + 8 + 5 = 20 个块

用 1025 * 8 = 8,200 扇区，得到数据的相对本块组的起始位置，从块组起始向后跳转 8200 扇区

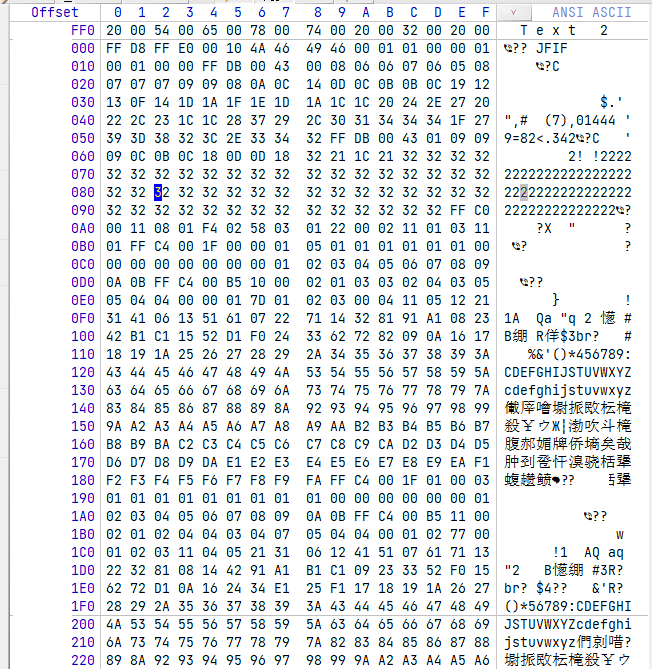

可以看到，从块组起始位置向后跳转 8200 扇区，就到达了数据的起始位置，该段数据为某个图片文件

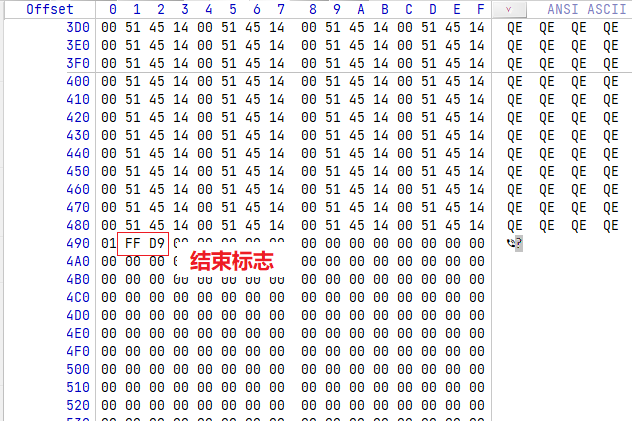

向后跳转 20 * 8 = 160 扇区，向上搜索 !00 即可到达图片文件的结尾标志 FF D9

Ext3 文件系统的 i- 节点位图分析

Ext3 文件系统用 i-节点描述文件的元数据，i-节点的分配情况由该 i-节点所在块组的 i-节点位图描述，i-节点位图有以下特点：

1. 每个块组中都有一个 i-节点位图，i-节点位图的地址在该块组的描述符中给出。

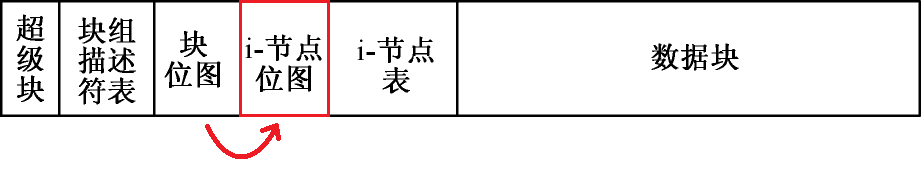

2. i-节点位图起始于该块组的块位图块后的下一个块。

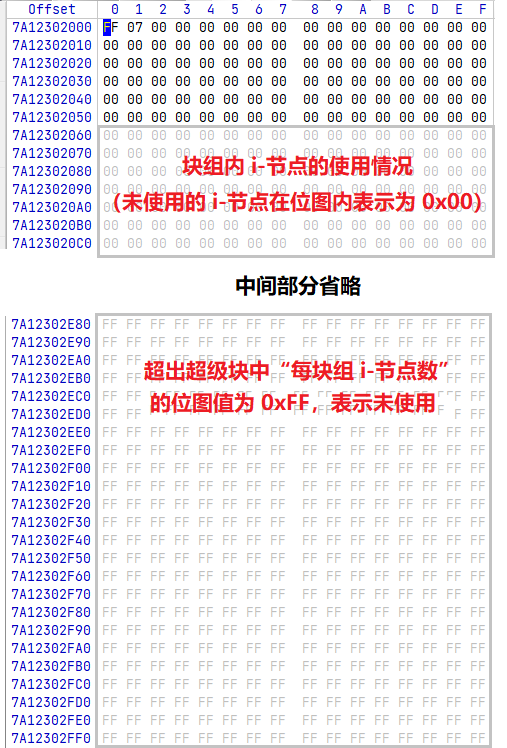

3. 系统分配了一个块来存放 i-节点位图，但实际上 i-节点位图用不完这个块，因为一个块组内 i-节点的实际数量总是小于这一个块能描述的 i-节点数量。

4. i-节点位图的实际大小可以通过每组 i-节点数除以 8 计算得到。

5. i-节点位图用于描述本块组所管理的 i-节点的分配状态，i-节点位图中的每一位映射本块组中的一个 i-节点。如果 i-节点位图中相应的位被置 1，代表该 i-节点已经使用；否则表示未用。

6. 因为 i-节点位图中的每一位映射本块组中的一个 i-节点，所以每个字节映射 8 个 i-节点，这 8 个 i-节点中的第一个 i-节点对应字节中的最低位。

7. i-节点从 1 开始编号，即第一个 i-节点是 1 号 i-节点而不是 0 号 i-节点，所以 i-节点位图的第一个位映射 1 号 i-节点。
